為什麼電源要處理？

從音響論壇117期和119期的電源專輯，我想除了懂電學的知道一些以外，大家看了也許是一頭霧水，摸不著腦，不要說方法，光名詞就很多，許多音響迷看了要求水電工該怎麼做，但是這要偷工是很容易的，不需要什麼技巧就可以騙人，本以為可以改善很多，卻被蒙在鼓裡，以為已經是最好了，其實，電源處理發揮的空間實在很大，實際才沒有那麼容易就搞好呢！

也許大家都知道，電源很重要，沒有充足的電源，巨大的怪獸擴大機也會變成軟腳蝦，獅吼也會變貓叫，壯闊的山河景觀都變成了小人國，說音樂有多壯闊，沒有充足的電源，聽音樂的所說的「氣勢」永遠是個神話。

大家對電源有疑問的，不外乎是名詞不懂、和解釋不清等情形，施工的方法，要怎麼做就更不容易了解。大家都知道，買東西是一分錢一分貨，電源處理也是一樣，尤其要處理的好，一點小錢絕對不能省，要省錢，相對的結果也會大打折扣的。

電源處理，要注意的地方很多，有時候我自己改善時也會疏忽掉該注意的地方，所以想來個「音響電源10要」提醒自己，也可以利益他人，或許可以給大家參考，有一個準則，做起來才方便。不過，最好請一個可以信任的水電行或對於電有相當了解，又有玩音響的喜好的合格電工才行，不然給您一些錯誤的資訊，到時候花錢也未必可以改善喔！

電源要拉專線，歸納出10點：

1. 負載的電流上限：

其實，這個名詞很簡單，這裡指的負載，是指擴大機的電源消耗。

譬如說，某A類擴大機靜態(所謂靜態就是沒有聲音的時候)消耗功率800W(瓦)，以P(功率)＝ I(電流)×V(電壓)來計算約7.27A(安培)，再乘上1.5～2倍就是要選擇的NFB(無熔絲開關)的容量10～15A(安培)。

而「上限」是指擴大機在什麼時候在電源吸取的電流最大，在什麼時候電吃的最少，取一個範圍，而這範圍要能保護擴大機，又不會讓擴大機軟腳，這範圍，不是很容易可以定出來的，不過，一般擴大機都會有保險絲，以保險絲的容量來取範圍，我想最適合不過，當然會有一些特殊範圍，像7A，8A之類的，就必須將這擴大機的設計方式考慮進去，所以在購買擴大機之前，需先將規格問清楚，電源才好處理。

如果選擇規格太大的電源開關，有一天因為擴大機故障或者變壓器短路故障，但是無熔絲開關還沒有斷電跳開，而造成無法彌補的後果這是非常危險的。「負載的電流上限」這個名詞的意思就是–以擴大機消耗電量來選擇保護的開關。常常有人說要用30A的開關，問題是，擴大機真的消耗這麼多電？需要這樣大的保護開關？用太大NFB的結果，通常是以燒機來收場，到時不只是花錢而已，搞不好音響由此衰聲。

其實一般的擴大機在開機的瞬間電力需求最高，一般而言，播放音樂達到最爆棚的樂章時，都沒有開機時龐大的電力需求，因為那時要變壓器要對電容充電，需由電源中吸取很大的充電電流，而這就是為什麼電燈會暗下來的原因。如果您家的音響系統在爆棚樂章時電燈會時暗時亮，那麼音響系統的供電狀況要檢討了，一是電源配線的線徑不足，二是有可能台電的降壓變壓器已經滿載、甚至超載，這才會軟腳，如果可以在晚上半夜來試試爆棚，我絕對相信連不拉專線也不會軟腳，音樂的感動也會比白天多。如果在晚上，再加上電源處理，就好像BMW+TURBO渦輪增壓的感覺，暢快奔馳，沒有限制的飆下去！另外，如果說器材都用同一迴路，也就是器材會互相搶電吃，也是會有可能軟腳的。

2. 負載分配：

負載，負載怎麼分配？如果是單相二線就沒有這種問題，如果單相三線(A、N、B)，三相三線(R、S、T)，三相四線(R、S、T、N)……………..等相數。相是指火線，也就是說單相三線有兩條火線，三相四線有三條火線，而單相三線是以「三相四線」抽出其中兩條火線，而這兩條線電壓是220V，對地電壓是一般的110V台電輸電的方式都是以三相三線的方式傳輸。而三相之間相位差是120度。

電表計算用電度數都是以消耗電流最高的相來算，平衡時，地線（觸摸沒有電的那一條）沒有電流。例如說以單相三線負載兩個電熱器，各為1000W，以AN供電，約20A的電流，一小時是2度電，如果分配了，A-N一台，B-N一台，線電流才10A，一小時也是消耗2度電，但是需要的導線卻不用這麼粗，就可以達到相同的功率，電壓的變動也不會那麼大，線路容量比原先的容量大，更可以使用更多的電器。相對的，容量也比較足。

如果負載不平衡，就不是這樣計算了，電表會以電流較高的「相」來算，這樣我們用電通常會比較吃虧，甚至花不少冤枉錢在這邊，平衡後，中性(地線)沒有電流，這時候是最省錢的！

音響也是一樣，有一個原則，後級擴大機用電需求較大，請單獨給他一相，然後其他消耗電源較少的器材用另外一相，這樣擴大機就不會和前級與一些數為器材搶電吃，又可以做負載分配，兩者不會互相干擾，力道來說，應該比用同一回路的穩定。

3. 數類分離：

這是引用音響論壇劉總編說的方法，數位這東西很奇怪，會干擾別人，自己也怕干擾，所以數位的部份要給他單獨一個回路。如果可以，加個鐵心環或是讓它這一個回路隔離，更要注意這一部份的接地和屏蔽，我知道有些人聽音響是屬於「無殼蝸牛」族的，他們的音響器材一定會把機殼拆掉。但是DAC(數位／類比轉換器)的機殼千萬不要拆掉，不要拆掉這是為了避免環境中的電磁波干擾到數位線路的運算。因為在我們生活的環境中存在著各式的無線電波、EMI等電磁波雜訊，當電磁波串入音響中，再經擴大線路將各式雜訊放大，或者不用天線也可以聽到廣播聲的滋味是不好受的。所以各種電源雜訊串入是主要的干擾來源，更是不好聽的原因之一，這和電源供應夠不夠是沒有關係的。

4. 來源要充足：

來源，來源是指從台電的高壓電線經變壓器降壓後的一直到我們的電表之前，這一段要注意電力供應夠不夠，變壓器是否已經接近滿載。要知道是否滿載也很簡單，摸摸在陸地上的台電的變電箱就知道了。當溫度不是很高，摸起來涼涼的，就是這變壓器負載不是很重，如果摸起來很燙，甚至沒有辦法去靠近，這變電箱中的變壓器已經滿載，甚至是已經超載了，所以變壓器容量足不足，摸摸就知道。這要摸還得是地面型的才可以摸，如果在電線桿上，最好是不要碰。高壓電周圍磁場很強，人甚至有會被吸入的危險。

其實，台電供電一定足夠，無論發電廠供電有沒有吃緊，都不會有影響，但是被限制的，通常是在牆上的這顆電表。我看過從變壓器到我家這一段是22平方的老線，有二三十年的歷史，照理來說如果因一些負載突然變大，這一區電源都會有影響才是，電燈都會閃一下才對，但是附近卻沒有影響，從變壓器到一整區住戶，其中一家開冷氣，隔壁家的電燈卻都不會閃一下，反倒是自己家裡，開一下冷氣及開一台AMP還是稍稍閃了一下。我想，最大的問題，應該是電流都被電表限制住了，就算換多大的線只是一點點改善而已，並沒有很顯著的差異，如果大家要怪，那麼就要怪台電的電表「太爛了」，請台電用容量比較大的電表吧！

5. 連接的方式和場地：

重點之一「連接方式」，這十分十分重要，關係到電源速度夠不夠快。

電都是喜歡走捷徑，走好走的地方。如果連接方式用終端接線法，容量會受到限制(無論多大的線徑都一樣)，可以用一個比喻，我們開汽車，為什麼通常走高速公路會比較快(不要考慮說塞車)？因為路很直，您要在上面飆140還是160都可以，如果走中橫呢？我想要跑60都有困難，更別說要跑100了，原因是，路直可以很順的走，路彎的，還要看對面有沒有來車，速度又不可以太快，不然是會翻車的，同樣的道理，音響用電最好的連接方式是直路絞接，電傳送的速度最快、最直接，如果可以一路到底就不用說，中間若有需要連接，需要把握「直線連接」的原則。

場地，一個是避震問題，這問題一般來說影響比較不大，電源線如果加避震我想改善也有限，在空間中聽音樂，小聲聽也許不會影響，在爆棚時無論有沒有避震，聲波一樣會打在電源線上。另一個是導線承受的拉力過大，導線會變的比較細一些，可用截面積會變小，譬如說，22平方可通過電流是75安培，受拉力之後，可通過的電流說不定只剩下70安培(如果長度很長)，所以一般都以白色的線來當導引線，白色線也通常比其他顏色的線粗一點點。

6. 接地：

有人說不接好，也有人說接了有改善，各說各話，不一定哪一種比較好。目前最新的電工法規是說規定一定要接，新建的建築如果沒有設接地線，這一棟建築檢驗也不會通過，可見，國人對於安全還是有考慮的。

接地就是要將任何帶電的物體、器材、設備場軛與大地做連接。地為參考電位（0V）所有的電壓都是以地　為參考電位，人站在地上（地球表面）可認為和地為同一電位。當人碰到有電的東西，這東西就和地有電位差，所以人才會有感電的事故發生。

由於電器暴露在空氣中，常常因為雷電感應、靜電感應…….等原因而產生異常高壓，如果不能讓此高壓電荷導入大地，電器會發生絕緣破壞，火災、甚至是爆炸的危險。另外，接地有三個等級：

(1).第一種接地（25歐姆以下）

(2).第二種接地（50歐姆以下）

(3).第三種接地（100歐姆以下）這是一般低壓的接地電阻。

(4). 特種接地。接地電阻10歐姆以下，這是避雷針用的，這種接地場合、方式很嚴苛，也不容易做，一般，要達到50歐姆算是很困難的。

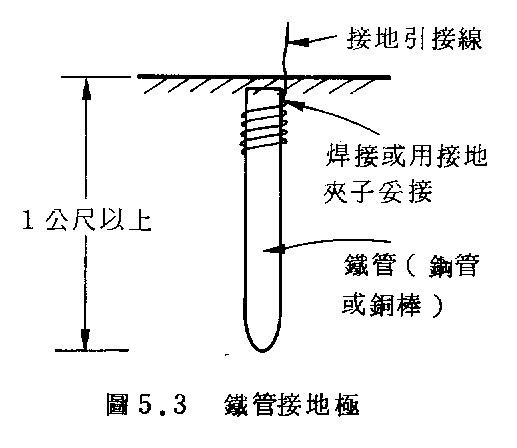

好了，說了接地的法規，就說說連接方法。斯斯有兩種，接地也有兩種，一種是鐵管接地，一種是地網，鐵管（長度90公分以上）接地會比較好做，要弄幾根都行，地網（銅板）面積要900平方以上的面積，在市區中很難找到有一米平方可以利用而且條件是要泥土地，這種地方只能在農家找到。若有，品質也不會很好，可能石頭會多一些，石頭多，接地效果就變差。

另外，如果是鋼骨結構，整個可以碰觸的金屬部份都可以接，但是這種品質最差，雜訊一直都在周圍，這環境中要要求好聲，實在很困難，雜訊也排不出去。鋼骨本身就是一個屏蔽，外面的雜訊出不去，也進不來，在鋼骨結構中打大哥大，有時候還打不出去。我要說的是，在密密麻麻的市區當中，要找個可以接地的地方真的不容易，能做的、效果比較好的是打鐵棒，地網（銅板）比較不好做，通常價位也比較高！

7. 音響的電源線不可用壓接端子：

壓接端子，什麼是壓接端子？大家都用過喇叭線吧，喇叭線上有個Y型的接頭就叫壓接端子，或俗稱Y PIN。喇叭線連接有三種方式，一種是使用香蕉插，一是Y插，另外一種，也就是接觸最好的是裸線直接連接，裸線直接連接有個好處：少一分接觸，少一分損失。音響器材也是一樣，通常越簡單越好，CD到前級，一次接觸，和後級連接，一次接觸，在和喇叭連接，又一次接觸……，寶貴的訊號往往都是因此衰減損耗掉了。

我知道某些電源改善都因為電源配線太粗而沒有辦法連接，因而改用較小的線徑去連接，又因為連接不易，而使用壓接端子，使用壓接端子沒有辦法做到和電源配線的線蕊百分之百的接觸，接觸點較小，可通過的電流降低了，絕對是一大損失。還不如一條到底，線徑小一號的來的好。

標準的直路連接法是「單捲法」。接法是先將將導線弄成傘狀，兩條線互相交叉，心線相砥，一條一條的纏繞，再以銲錫鍍上。我自己的作法是沒有用銲錫，而是在外圍用一條單心裸纏繞，作為補強。使用單心線纏繞在外是為了做機械補強和增加接觸面積，效果不錯，至少比用壓接端子好上50%以上，數據看似誇張，但實際上是如此。

直路另一種連接方式，是複捲法。這種連接方式比較快速，一般如果沒有用壓接套管(就是壓接端子)，最常用的是這種接法，這種接法接觸面積比單捲法稍微差一些，機械強度也會比較弱一些，所以如果要用這種接法。我強烈建議：必須另外再用單心線纏繞在外，或使用銲錫。否則，連接的地方很容易脫落，甚至會造成危險。

8. 功率因數改善：

這應該是在電力需要用量大的用戶在討論的，一般用戶在這兒沾不著邊。功率因數有何重要，我想也許大家都不知道，如果台灣每一戶(無論家庭、工廠、商業場合)改善功率因數，再加上負載分配的平衡，可以為台灣省下一座電廠的錢，這是事實，如果日光燈使用電子式的，能源又可以再省下10%，仲夏供電也不會吃緊。不過，最切實際的，大家都不要用冷氣機，不用電熱水器、電爐。那就差不多回到鄉村時代，一盞5W的燈泡照亮全家。您知道嗎？如果用5W的燈泡，兩個月電費還不到100元呢。

一般家庭能怎麼做？頂多是使用高功率因數的電器產品，音響這一類的電器算是低功率因數的，要找到進相電容(約20uf)並連在插座上，這樣就成了高功率因數的電器。

電感性的負載都是落後的功率因數，也就是說會增加線路的損失，但是一般「電表」對於這一部份的電能無法計算，所以需量用戶還有一個「虛功率因數表」如果虛功率太高(也就是功率因數很低)，則是要罰錢的。台電有一規定，用戶每月用電之平均功率因數不到80%時，每低於1%，該月電費增加千分之三，超過80%每超過1%，該月電費少收千分之一點五。

虛公率的觀念：電感（落後的功率因數）、電容（超前的功率因數）在線路上是無法做功，通常在線路上是沒有作用的角色，但是還是會消耗電能，造成不必要的損失，實功在電器方面是電熱類的，像傳統燈泡、電鍋、電暖氣都是功率因數100%，虛功只會消耗電能，卻沒有一點用處，電感、電容是成相反的動作，所以可以互相抵銷，功率因數再怎麼高，也不會高過100%，但也不可能低於50%。

這一點主要是觀念參考，實際也可以試試，電感性可以濾除高頻雜訊，電容性可以濾除低頻雜訊，如果兩者互相搭配，互相抵銷，電源就算是做乾淨了。不過，進相電容不要隨便濫用，它會影響三相電源的”相位延遲角”，造成電機不易啟動，所以用多了，電源反而不穩，電器受傷害的狀況會比沒有加電容的時候嚴重。

9. 導線經過管子的管徑：

電源配線通過的管徑，如果不使用電纜，用單線則要穿管，管子不宜太小的，適度就可以，太粗站空間，太細又施工不便，且散熱不良。線徑越粗，用越大的管子，如果可以，金屬管（或EMT管）會比較好，不過比較貴一些，也不太容易施工，更好的是，不用金屬、PVC管，用磁珠配線（就是高壓電塔上有一串珠子，那是陶瓷的），這種配線有個好處，不用考慮散熱問題，可通過的電流也較大，譬如，22平方可通過的電流是75安培，使用磁珠配線，電流可以上升到100安培，等於是38平方的電流量，採用這種接法，要有足夠的空間，導線每條所受的拉力要相同，次一等的也是單線，不過是用線槽，電流稍微低一些，最差的是電纜，使用電纜，22平方電流只有60安培，38平方只有75安培，為何會減少，純粹是散熱問題。導線在溫度高的時候絕緣會慢慢劣化，又通過大電流，絕緣會被擊穿（導線的PVC沒有作用了），而引發電線走火，不考慮散熱問題，那是十分危險的。

10. 理想的單線：

和上一條有關，單線連接方便，又好彎，散熱佳，單線來拉應該成本和電纜線差不多，只是說工錢上會比較多一點，以長遠來看，單線會比較有機動性，隨意抽換，不會破壞裝潢。

電纜施工較為迅速，也容易固定，適合環境已經定型，沒有辦法隱藏的時候才用，通常大部份施工比較不喜歡用電纜來配線。單線(也就是單一條線，需要穿管，如果有三條四條，釘在牆上不好看)穿管施工會輕鬆一些，不過步驟繁雜，DIY要做也不太簡單的。　

結論：

我相信有些人會認為本文太複雜了，但是，為了提昇音響器材用電的品質，為了讓大家明白電源基本的知識，或許我有些電源名詞解釋不夠詳盡，不過，這是我的第一次，相信將來有更完美的電源10要出來，這需要大家多多幫忙指正了。

看完10要之後有初步概念了嗎？其實，電這種東西是很奧妙的。看不著、摸不著。很難去理解為什麼。就與喇叭擺位一樣，喇叭需要長時間RUN、去調整、去研究。探討出一套原則，原則出來，以後要改要變動都相當容易，有目標了，追求就相當容易了。
